本文主要介绍了我在开发中引入代码静态扫描的实践

写在前面（个人现状）

与单元测试一样，在我从事的嵌入式行业，代码扫描的理念并深入人心，或者说在日常开发中其实已经使用了代码扫面工具但是不自知，首先，静态的代码扫描是发生在编译之前的，在日常使用IDE进行代码编辑时，有部分工作IDE其实已经在做了，例如：

代码提示，上下文，头文件，定义缺失提示
编码规则检查并提示，语法错误（当然有的语法错误是编译不通过的）

除了以上属于代码扫面的范围外，代码扫描还包括：

编译可以通过的错误，如数组（指针）溢出，指针指向异常地址，除数为0等错误
编码风格的检查，变量、函数等的命名规则
适用于特定规则的检查，例如某个规则规定不允许使用switch分支，只能用if分支，可以进行约束

编码的缺陷

先举几个例子，在日常手写代码经常遇到的

经典案例1:

1
2
3

for (uint8_t i = 0; i < 256;i++) {
	...
}

这段代码没有任何问题，然是运行的结果就是永远出不来，成了死循环；如果不预先静态检查，依赖于debug和运行调试才能发现。

经典案例2:

1
2
3

for (uint8_t i = 50; i >= 0;i--) {
	...
}

这段代码好像也没有任何问题，但其实也是死循环；

案例1和案例2都可以通过静态扫面检出，在编写代码的时候就能发现；案例2也可以通过规则约束，如果制定了for循环条件中只能正向递增的规则，就能约束了。那么问题来了，为什么要制定约束呢？

还不是因为，在开发中经常容易写错，但是又不能保证人人都会去静态检测一遍，或者检查了忘记更改。干脆直接约束，禁用此写法。

MISRA-C和CERT-C编码规范

在工业以及如今的汽车制造业，流行并且加快普及着这两种编码规范。MISRA-C规范侧重于从代码书写规则来避免可能出现的Bug，而CERT-C侧重于代码的安全。

本章，我不打算展开讲这两个规范，而是介绍如何使用开源工具Cppcheck来进行C代码的检查，以及加载MISRA和CERT的检查插件。

使用Cppcheck进行MISRA规则检查

开源版本的Cppckeck支持MISRA-2012大部分规则的检查。这里主要介绍Windows下命令方式使用Cppcheck进行静态检查；当然Cppcheck本身带一个图形化的GUI，由于笔者使用不多，这里就不介绍了。

安装Cppcheck

在sourceforge上下载Cppcheck，傻瓜安装到自己的电脑上。
链接如下： https://sourceforge.net/projects/cppcheck/files/

安装Python

如果你的电脑已经安装了Python并配好了环境变量可以不用再安装了。CppCheck中插件是基于Python来执行的，所以Python环境是必不可少的。

下载htmlreport脚本

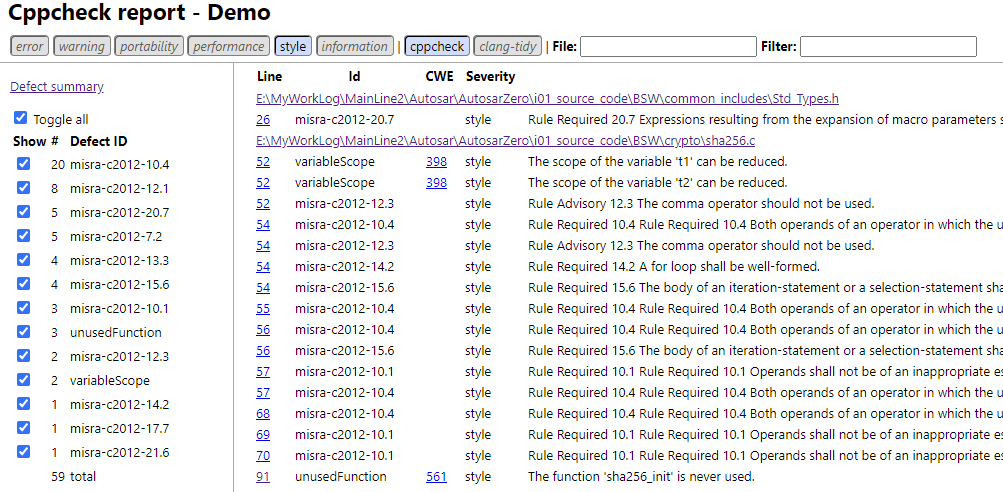

这个脚本主要是用来讲扫描的结果导出成html报告方便我们审查。
链接如下：
https://github.com/danmar/cppcheck/blob/main/htmlreport/cppcheck-htmlreport

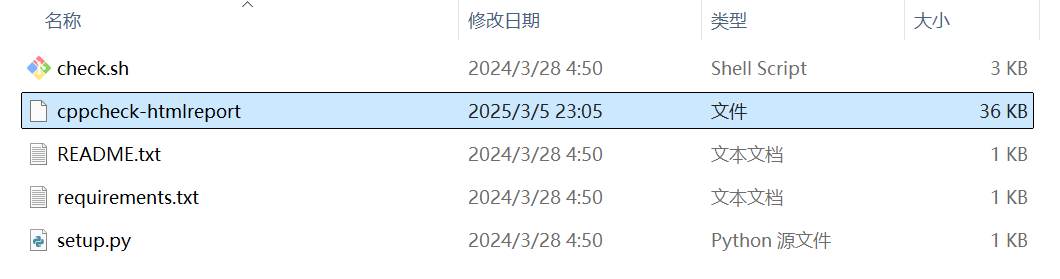

实际我们只是用它的Python脚本。我们可以将它放到Cppcheck的安装包目录下：

准备需要扫描的代码（工程）

完整的工程如下：

在示例中，我们以一个github上的开源代码为例，在导入项目中时，对该代码进行扫描。这里以笔者近期使用的SHA256哈希的C语言实现为例子。

准备一个命令行或者Shell环境

如果是在Windows下，是可以直接使用命令行的。但是为了项目开发的一致，我推荐使用ConEmu作为终端工具统一管理环境变量。

新建一个Console.bat脚本文件

@echo off

set SPCANPATH=%~dp0
set astmp=%ASPATH%
set ASDISK=%astmp:~1,2%

%ASDISK%
cd %SPCANPATH%

REM base env PATH
set PATH=C:\WINDOWS\system32;C:\WINDOWS;C:\WINDOWS\System32\Wbem;C:\WINDOWS\System32\WindowsPowerShell\v1.0
set PATH=D:\OpenSourceSw\cppcheck;%PATH%
set PATH=D:\Anaconda3;D:\Anaconda3\Scripts;%PATH%

set ConEmu=E:\MyWorkLog\02_dev_tools\ConEmu\ConEmu64.exe

start %ConEmu% -title cppcheck ^
	-runlist -new_console:d:"%SPCANPATH%":t:misra-2012

上面这段脚本主要时导入Python环境，笔者使用Anaconda进行Python环境管理，所以导入了Anaconda的路径，另外导入Cppcheck的安装路径，并启动ConEmu新建一个新的控制台。
记住，这个脚本只是用来启动可以执行代码扫描的环境终端。

准备Cppcheck检查的规则文件

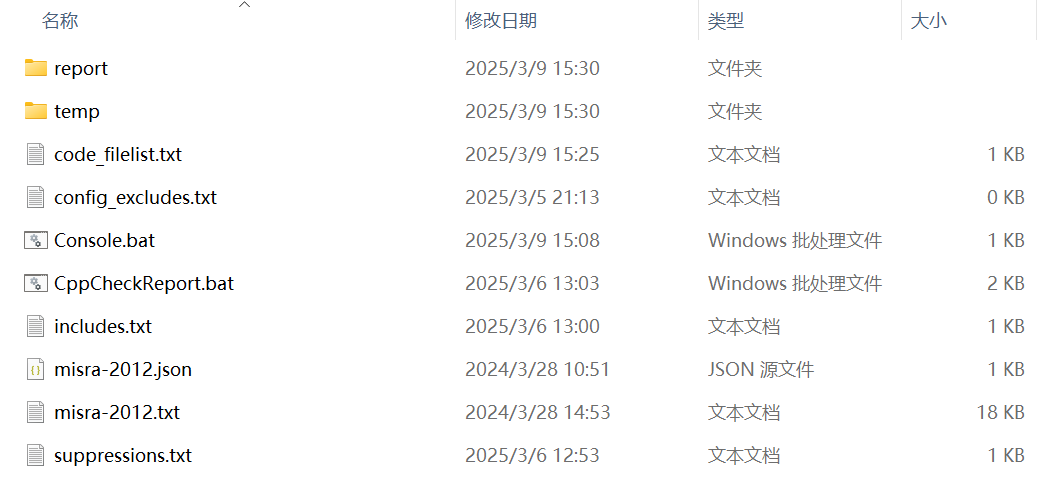

Cppcheck支持文件过滤，引用文件路径，使用的插件等相关配置，这些配置我们都用独立的文件实现：

代码源文件清单code_filelist.txt
不好含文件夹/文件配置（支持正则表达）config_excludes.txt
包含头文件路径配置 includes.txt
启动MISRA插件配置misra-2021.json以及规则说明misra-2012.txt
抑制配置，这个主要配需要屏蔽的错误suppressions.txt

尽管需要配置的文件很多，但是作为入门，我想config_excludes、supressions就啥都不用配了，保持有一个空文件即可

code_filelist.txt 代码文件主要填源码c文件：

1	E:\MyWorkLog\MainLine2\Autosar\AutosarZero\i01_source_code\Bsw\crypto\sha256.c

includes.txt 头文件目录填用到的.h文件，像通用的，例如stdlib、stddef这些可以不用管，只需要关注用户的头文件：

1
2
3

E:\MyWorkLog\MainLine2\Autosar\AutosarZero\i01_source_code\BSW\common_includes
E:\MyWorkLog\MainLine2\Autosar\AutosarZero\i03_intergration_test
E:\MyWorkLog\MainLine2\Autosar\AutosarZero\i01_source_code\BSW\crypto

misra-2012.json:

{
    "script": "misra.py",
    "args": [
        "--rule-texts=misra-2012.txt"
    ]
}

由于misra-2012规则版权限制，misra-2012.txt文件需利用互联网资源找一找，这里我就我贴出来。

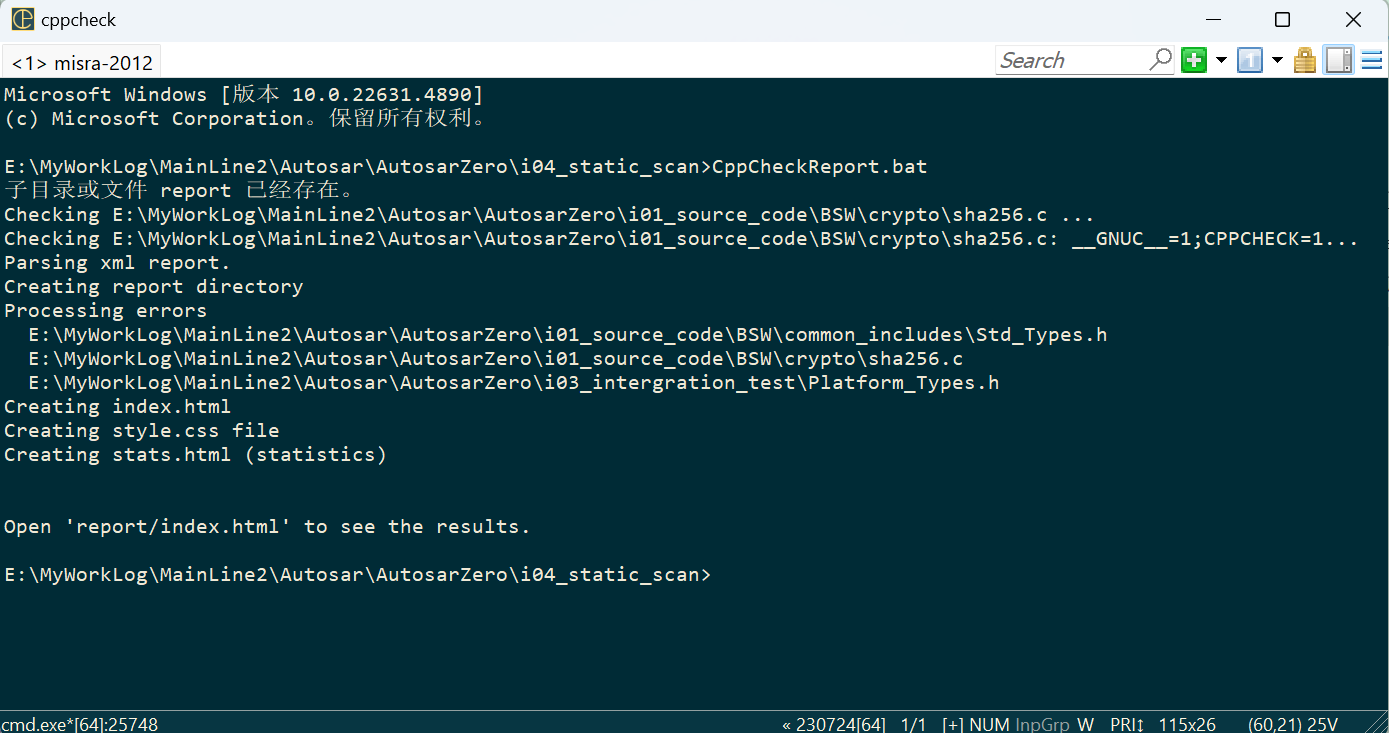

准备好一切后，新建temp临时文件夹和report文件夹，然后编写cppcheck脚本，CppcheckReport.bat

@echo off
setlocal

@REM REM 获取当前日期和时间
set DATETIME=%date:~0,4%%date:~5,2%%date:~8,2%_%time:~0,2%%time:~3,2%%time:~6,2%

@REM REM 设置 SRC_CC_REPORT 目录路径
set SRC_CC_REPORT="report"

@REM REM 检查 SRC_CC_REPORT 目录是否存在，如果不存在则创建
if not exist %SRC_CC_REPORT% (
  mkdir %SRC_CC_REPORT%
)

@REM 在 SRC_CC_REPORT 目录下创建 REPORT_YYYYMMDD_HHMMSS 子目录
@REM set REPORT_SUB_DIR=%SRC_CC_REPORT%\RPT_%DATETIME%
set REPORT_SUB_DIR=%SRC_CC_REPORT%
mkdir %REPORT_SUB_DIR%
del /f /s /q %REPORT_SUB_DIR%\*.*

@REM set CPPCHECK_PATH="C:\Program Files\Cppcheck\cppcheck.exe"
@REM set ADDON_PATH="C:\opt\cppcheck\configurations\misra.json"

set SRC_FILELIST="code_filelist.txt"

set OUTPUT_XML="static_analysis_output.xml"
set CPPCHECK_HTMLREPORT_PATH="D:\OpenSourceSw\cppcheck\htmlreport\cppcheck-htmlreport"
set CPPCHECK_HTMLREPORT_TITLE="Demo"

set CPPCHECK_INCLUDES="includes.txt"
set CPPCHECK_SUPPRESSIONS_LIST="suppressions.txt"
set CPPCHECK_CONFIG_EXCLUDES_LIST="config_excludes.txt"

cppcheck --cppcheck-build-dir=temp --file-list=%SRC_FILELIST% --xml --config-excludes-file=%CPPCHECK_CONFIG_EXCLUDES_LIST% --suppressions-list=%CPPCHECK_SUPPRESSIONS_LIST% --platform=win64 -D__GNUC__ -DCPPCHECK --enable=all --includes-file=%CPPCHECK_INCLUDES% --addon=misra-2012.json 2>%OUTPUT_XML%

python %CPPCHECK_HTMLREPORT_PATH% --file=%OUTPUT_XML% --title=%CPPCHECK_HTMLREPORT_TITLE% --report-dir=%REPORT_SUB_DIR% --source-dir=.
@REM REM 删除xml文件
del %OUTPUT_XML%

endlocal
